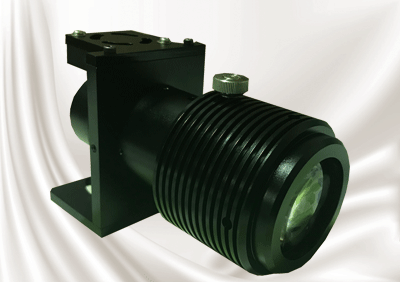

SHIMATEC 仕玛铁 V24BWSP-60W 聚光灯
  • SHIMATEC 仕玛铁 V24BWSP-60W 聚光灯

SHIMATEC 仕玛铁 V24BWSP-60W 聚光灯

SHIMATEC 仕玛铁 V24BWSP-60W 聚光灯
白色 (5000k)

SHIMATEC      仕玛铁       V24BWSP-60W       聚光灯

基本规格

材料  铝　
使用通道数 1通道
能量消耗  30W
使用环境  温度0~40℃，湿度20~87%RH（无凝露）
冷却方式  风扇强制冷却
输入电压  直流24V
照明侧连接器  ER03-RB5M（多治见无线电电气制造）
专用电缆
标准
V24TA5-○M
电缆长度 1~5m
电缆类型 机器人电缆AWG22（4芯，外径4.7mm）
连接器 照明器侧
  ER03-PB5F（多治见无线电机制造）、
 电源侧
  照明器连接 SMR-03-B（Nippon Press 制造）、风扇单独电线
电源侧极性 1 针用于照明器连接
  ：+（芯线粉色） 2 针：NC 3 针：-（芯线蓝色） DC24V
 用于风扇连接
  ：+（芯线橙色）0V：-（芯线绿色）

照明器冷却风扇
连接专用电缆
V24TA5F-○M
电缆长度 1~5m
电缆类型 机器人电缆AWG22（4芯，外径4.7mm）
连接器 照明器侧
  ER03-PB5F（多治见无线电机制造）、
 电源侧
  照明器连接 SMR-03-B（NipponPressure 制造）、风扇 SMR-04-B（NipponPressure 制造）
电源侧极性 用于照明器连接的引脚 1
  ：+（粉色芯线） 引脚 2：NC 引脚 3：-（蓝色芯线）
 用于风扇连接的引脚1
  ：NC 引脚 2：+（橙色芯线） 引脚 3：NC 引脚 4：-（绿芯线））
大量的 800克　

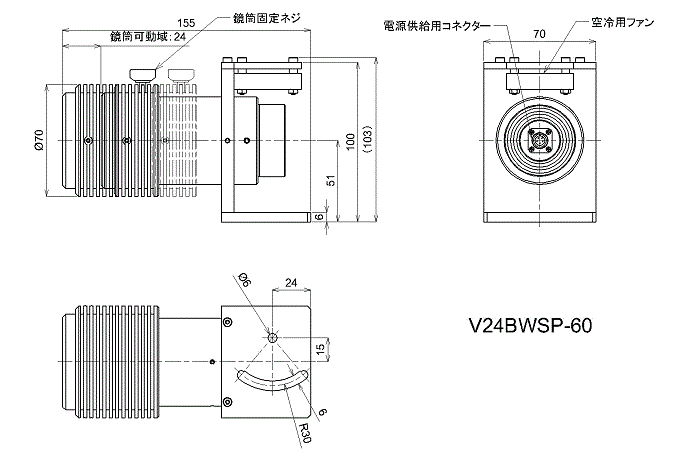

尺寸

尺寸 前端直径 φ70mm 后端直径 70mm x 98mm 长度 126mm




兼容电源列表

种类通用型通用外部控制型外部控制（旧型）高性能外部控制
模型VK100-4
　新品　		VK3-2405-4
VK3-2405-4E		VS-24-2
VS-2405-2		VL-2405-2
　新品　

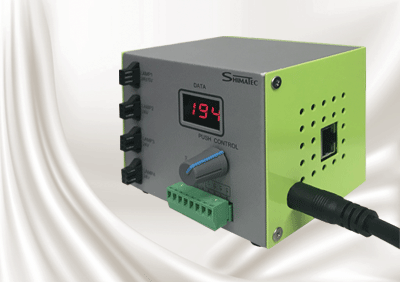

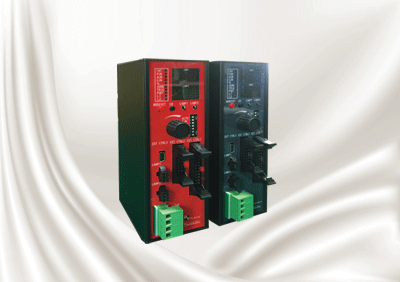

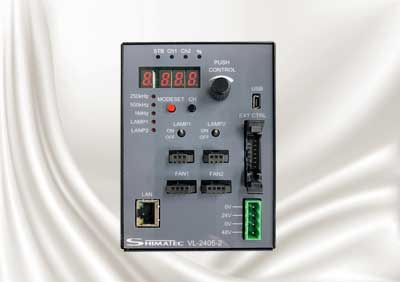

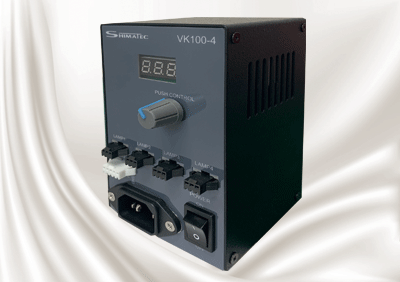

 照片图像处理控制器VK100图像处理控制器VK3图像处理控制器VS图像处理控制器VL
输入AC100V输入型DC24V输入
交流适配器（100V输入）		DC24V输入型DC24V输入型
基本功能外部ON/OFF
PWM：照明频率120kHz		以太网
外部ON/OFF
PWM：照明频率120kHz		串行通信
并行通信
模拟控制
USB
PWM：照明频率 512kHz

以太网
串行
通讯模拟控制
USB
PWM：照明频率1MHz

频闪×××

〇频闪
功能（过载）

选项

■专用电缆

V24TA5-○M系列
V24TA5F-○M系列

请根据需要指定所需长度1m至5m。
