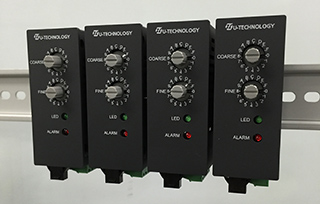

U-TECHNOLOGY 优科 UPDS2415W-1 紧凑型控制器
| 类型 | UPDS2415W-1 / UPDS2415W-1DCJ |
|---|
| 光发射系统 | PMW/恒压闪光 |
|---|
| LED 灯连接数 | 1 |
|---|
| LED 光输出 | 24VDC，0.62A 或以下（最大 15W） |
|---|
| LED 灯连接器 | 主机侧：SMP-03V-BC（JST、3针）
灯侧：SMR-03V-B（JST、3针） |
|---|
| 安装方法 | 35 毫米 DIN 导轨安装 |
|---|
| 连接器 | 主机侧：XW4A-06B1-H1（欧姆龙、6 针）
电缆侧：XW4B-06B1-H1（欧姆龙、6 针）
兼容电缆：AWG16-28 绞线 |
|---|
| 输入电源 | 24VDC（23-25V），1A 或以下
*使用 DC 插孔时，请使用内径为 2.1 毫米、外径为 5.5 毫米、插入长度为 9-10 毫米的正极接地插头。 |
|---|
| 输入过流保护 | Polyswitch（断电后恢复） |
|---|
| 工作温度和湿度范围 | 0～40℃，20-85％RH（无凝露） |
|---|
| 冷却系统 | 自然风冷 |
|---|
| 环境控制 | 符合 RoHS 规定 |
|---|
| 外部尺寸 | 70x45x29 毫米（不包括突出部分和 DIN 导轨配件） |
|---|
| 重量 | 0.1kg以下 |
|---|
| PWM 系统 | 光发射系统 | 恒压PWM，PWM频率：约750kHz |
|---|
| 灯光控制系统 | 手动/远程 (RS-485) |
|---|
| 控光范围 | 手动：0-255 通过前旋钮（光强度不在 1-10 之间变化）
远程：0-255 通过 RS485（光强度不在 1-10 之间变化） |
|---|
| 灯开/关 | 外部开/关信号（允许极性反转） |
|---|
| 闪存系统 | 光发射系统 | 通过外部的 ON/OFF 信号触发一定时间的发光 |
|---|
| 发光时间设置 | 手动/远程 (RS-485) |
|---|
| 发光时间范围 | 0-2550μ（间隔 10 μ秒） |
|---|
| 报警检测 | Output overcurrent (operation halted; restored at power OFF)
Communication failure (operation continued; automatically restored after several seconds) |
|---|
| Alarm output | Output overcurrent: Alarm indicator ON and lighting OFF
Communication failure: Alarm indicator ON for several seconds and lighting remaining ON |
|---|
| Accessories | Instruction manual, connectors (XW4B-06B1-H1) |
|---|
